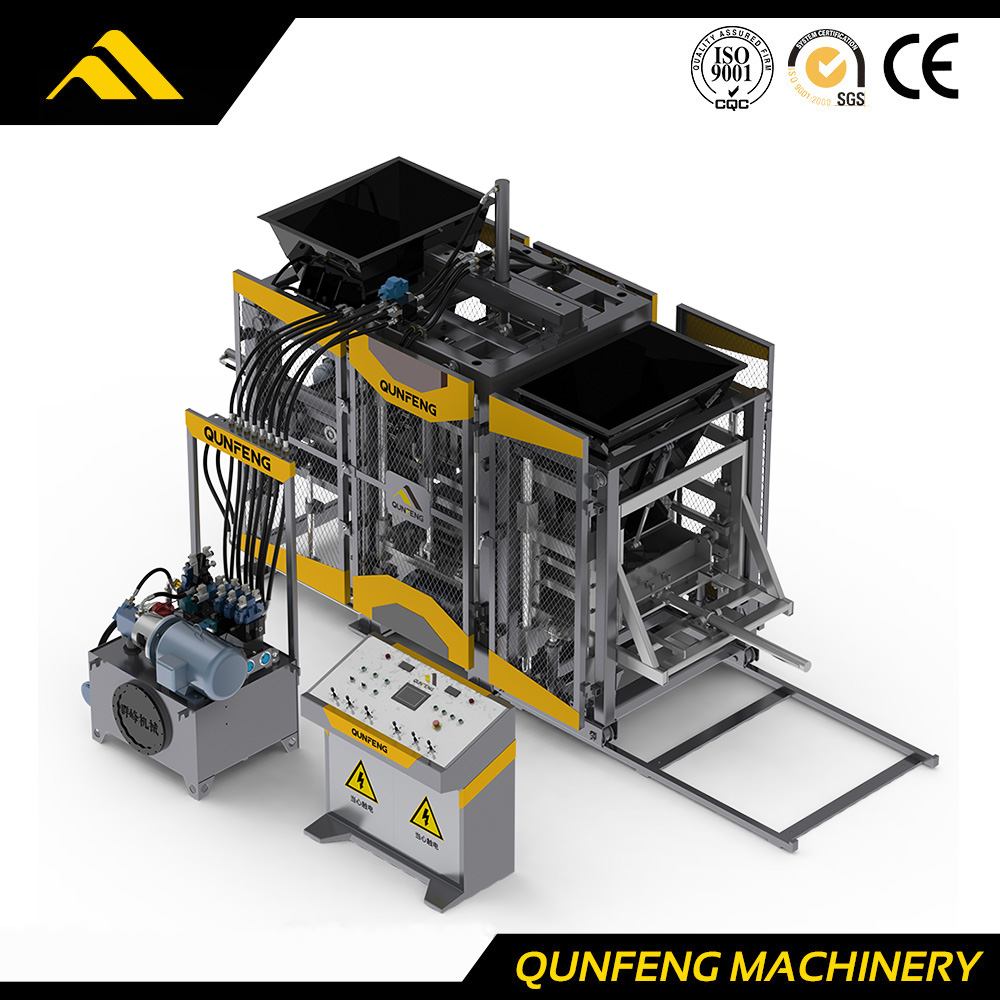

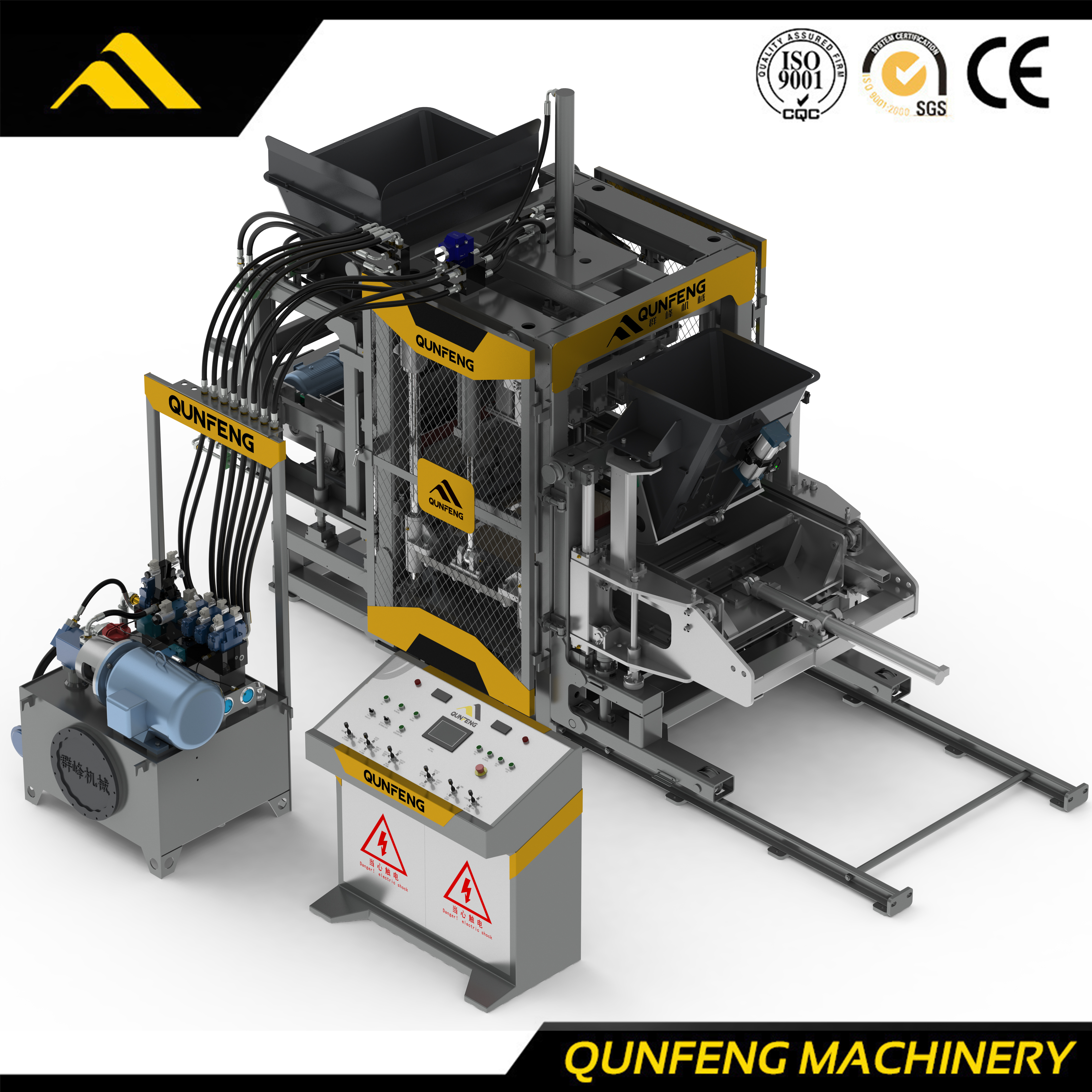

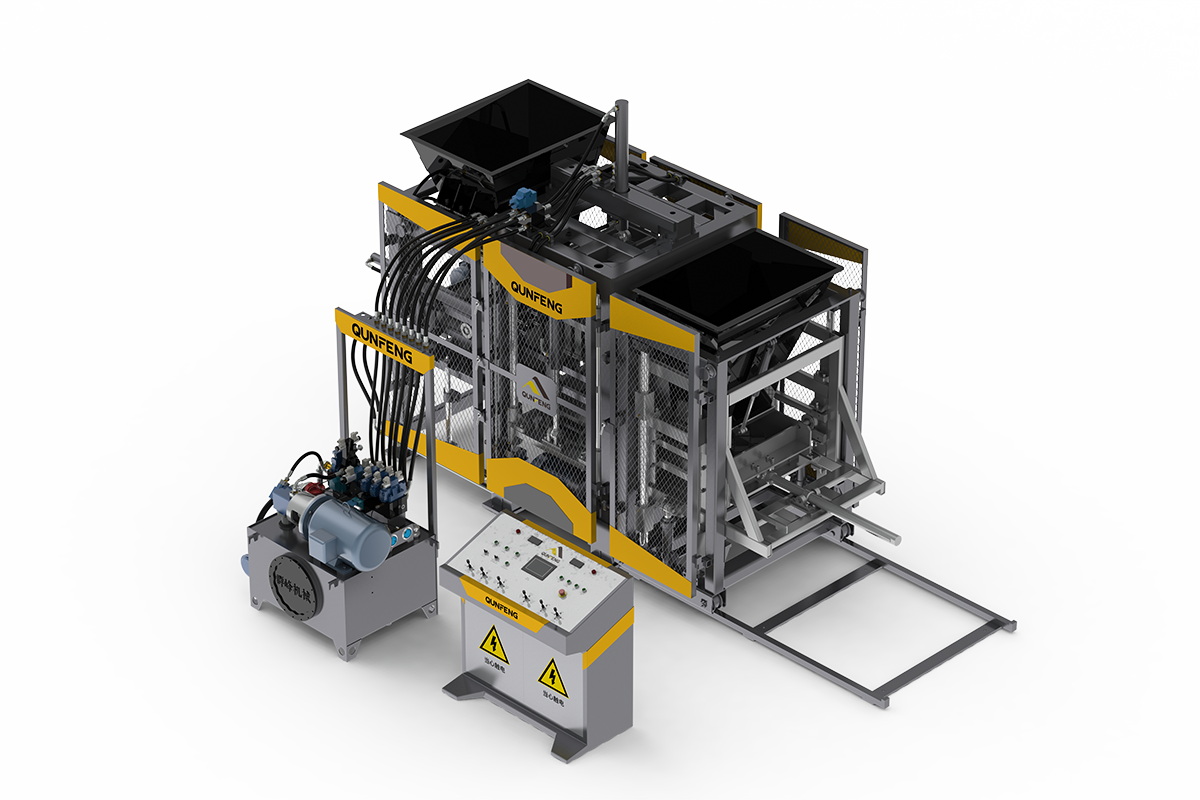

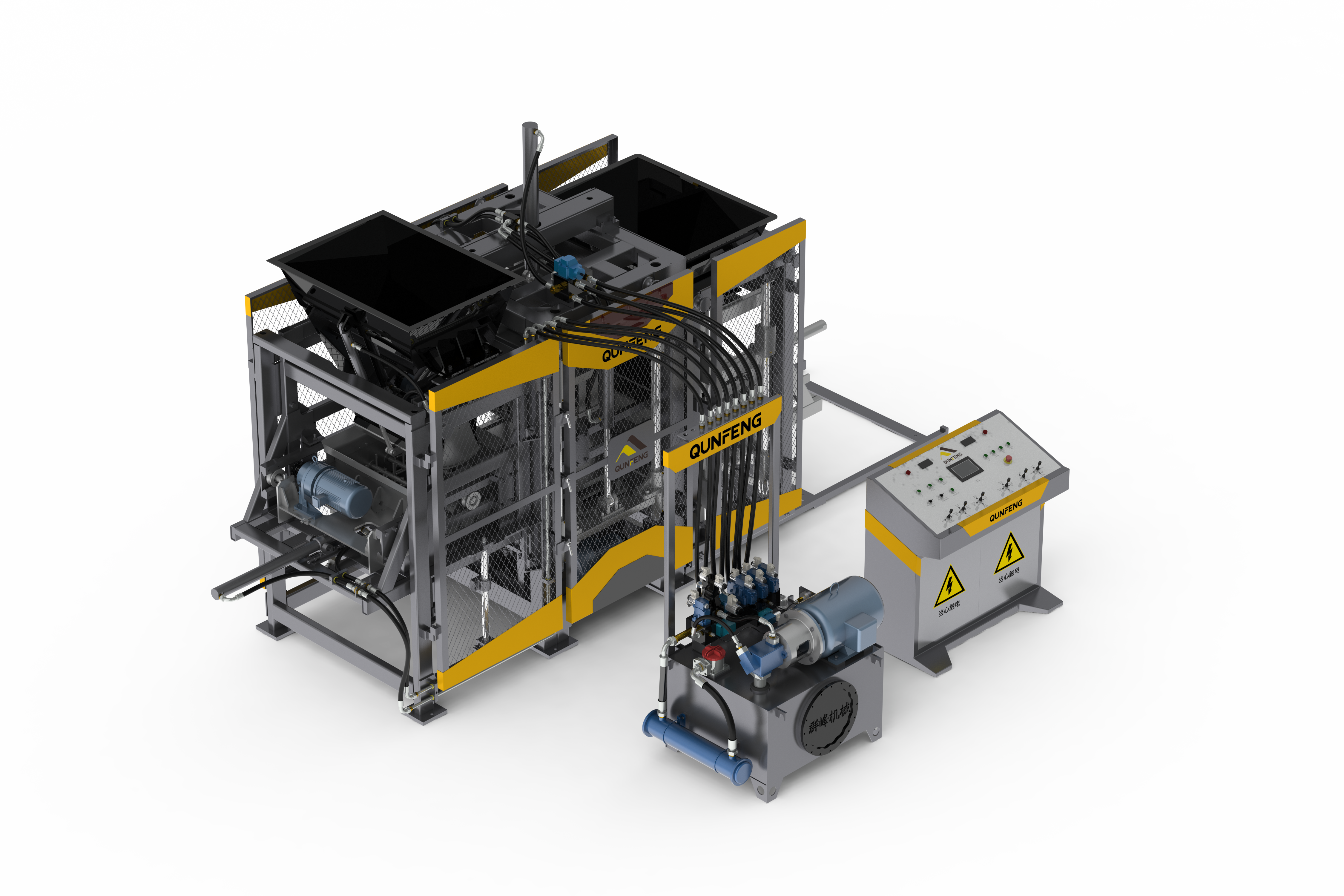

Le QS700 est un très efficace Machine à blocs automatique conçu pour une production à moyenne échelle. En utilisant un système de formage hydraulique compact et un contrôle PLC intelligent, il offre des performances stables et une sortie haute densité, offrant un excellent équilibre entre investissement et productivité.
Moulage haute densité :Le système de vibration verticale intégré assure une compacité uniforme et une résistance supérieure tant pour les pavés que pour les blocs creux.
Efficacité opérationnelle :Conçu pour une faible consommation d'énergie et une facilité de maintenance, maximisant le rendement quotidien tout en minimisant les coûts d'exploitation à long terme.
Application polyvalente :Optimisé pour l'utilisation de déchets de construction, de scories et de cendres volantes. Il répond facilement aux divers besoins du marché, notamment les bordures de trottoir, les blocs de verrouillage et les pavés d'aménagement paysager, en changeant simplement les moules.
Idéal pour les entreprises de fabrication de blocs en pleine croissance qui recherchent durabilité, flexibilité et retour sur investissement rapide.
| Quantité: | |
|---|---|
QS700
Qunfeng
Description du produit
Technologie : hauteur de bloc appropriée de 50 à 200 mm
Conçu pour une grande adaptabilité. La machine prend en charge une plage de hauteurs de moulage de 50 mm à 200 mm , ce qui la rend parfaite pour produire de tout, des pavés standards aux blocs creux porteurs.
Technologie : faibles coûts d'exploitation + qualité de produit élevée
Fournit des blocs haute densité haut de gamme tout en maintenant les dépenses opérationnelles à de faibles niveaux. Cet équilibre garantit un retour sur investissement rapide , rendant accessible une production de haute qualité avec des coûts de fonctionnement quotidiens minimes.
Technologie : faible encombrement + fonctionnement flexible
Un modèle compact qui ne sacrifie rien en fonctionnalité. Il présente des fonctions complètes dans un faible encombrement, offrant un fonctionnement flexible et une installation facile dans les usines à espace limité.
Technologie : système PLC + mémoire de données
Adopte le système de contrôle avancé Siemens PLC pour garantir une stabilité et une fiabilité élevées. Sa fonction de mémoire de données permet des ajustements faciles des paramètres, réduisant considérablement la courbe d'apprentissage des opérateurs.
Technologie : Technologie des vannes proportionnelles
Équipé de vannes proportionnelles à haute dynamique qui régulent automatiquement le débit et la pression d'huile. Cela protège les vérins hydrauliques tout en garantissant une vitesse de moulage rapide et des dimensions de produit constantes.
Tech : alimentation obligatoire pour briser la voûte plantaire
Utilise un système d'alimentation obligatoire avec un râteau rotatif à 360° . Ce mécanisme décompose rapidement les arcs de matériau, assurant un remplissage rapide et uniforme du moule pour une densité de blocs supérieure.
Principaux composants de la machine à servoblocs | |
Système vibrant |  Système d'alimentation en matériaux |
Armoire électrique |
Système hydraulique |
Comparaison des paramètres de base et des avantages concurrentiels par rapport aux normes de l'industrie.
| Données techniques | Spécification du QS700 | Avantage concurrentiel (par rapport aux normes de l'industrie) |
|---|---|---|
| Pression nominale | 21 MPa | Moulage à haute pression : assure une densité et une résistance à la charge supérieures, répondant aux normes municipales strictes pour les pavés robustes. |
| Fréquence des vibrations | 0-75 Hz | Contrôle de fréquence variable : plage de fréquence plus large que les moteurs standard de 50 HZ, permettant un compactage optimisé en fonction du type de matériau et réduisant le temps de cycle. |
| Hauteur de bloc appropriée | 50-250 millimètres | Polyvalence : Parfaitement optimisé pour une large gamme de produits : des pavés fins (50-80 mm) aux blocs creux standards (190 mm) et aux briques interlock. |
| Puissance totale | 40,5 kW | Distribution d'énergie intelligente : maximise l'efficacité énergétique de sortie tout en maintenant des performances de couple élevées, réduisant ainsi considérablement le coût de l'électricité par brique. |
| Cycle de moulage | 12-18 secondes | Productivité supérieure : des temps de cycle 15 à 20 % plus rapides que les systèmes de transmission mécaniques traditionnels, ce qui en fait le choix idéal pour une production efficace à moyenne échelle. |
| Taille de la palette | 880x680mm | Rentabilité optimisée : la taille de la palette est conçue pour équilibrer un rendement élevé avec des coûts d'équipement auxiliaire inférieurs (racks/palettes), offrant ainsi le meilleur retour sur investissement pour cette classe de machines. |
| Légende | Taille du produit (mm) | Pièces/Palette | Pièces/heure | ||
 | 240*115*53 | 30 | 7700-9000 | ||
 | 200*100*60 | 21 | 3400-3800 | ||
 | 225*112.5*60 | 15 | 24h00-27h00 | ||
 | 390*140*190 | 6 | 12h00-14h00 | ||
| 400*200*200 | 6 | 12h00-14h00 | ||
Remarque : La durée du cycle de moulage et la capacité horaire seront modifiées en fonction de la proportion et de la qualité de la matière première.
Ligne de production
Application
Série de matériaux pour murs de construction
 |  |  |  |
| Brique de parterre de fleurs | Brique fendue | Brique fendue | Brique fendue |
 |  |  | |
| Mur de brique | Brique pleine | Carreaux muraux |
Série de pavés
 |  |  |  |
Brique perméable | Brique perméable | Brique Antique | Brique Antique |
 |  |  |  |
Brique Antique | Brique Antique | Chaussée de chaîne | Chaussée de chaîne |
 |  |  |  |
Brique de chaussée | Brique Antique | Brique Antique | Brique de chaussée |
 |  |  |  |
Brique de chaussée | Brique de chaussée | Brique de chaussée | Brique fendue, brique de chaussée |
 |  |  |  |
Brique d'herbe | Brique d'herbe | Pavé | Pavé |
 |  |  |  |
Pavé | Pavé | Pavé | Pavé |
 |  |  |  |
Pavé | Pavé | Pavé | Pavé |
Série de pierres de bord de route
 |  |  |  |
Pierre de bord de route | Pierre de bord de route | Pierre de bord de route | Pierre de bord de route |
 |  |  | |
Pierre de bord de route | Pierre de bord de route | Pierre de bord de route |
Série de briques de protection contre les pentes
 |  |  |  |
Brique de protection contre les pentes | Brique de protection contre les pentes | Brique de protection contre les pentes | Brique de protection contre les pentes |
 |  |  |  |
Brique de protection contre les pentes | Brique de protection contre les pentes | Brique de protection contre les pentes | Brique de protection contre les pentes |
 |  | ||
Brique de protection contre les pentes | Brique de protection contre les pentes |
Cas client
 |  |
| Philippines | Philippines |
