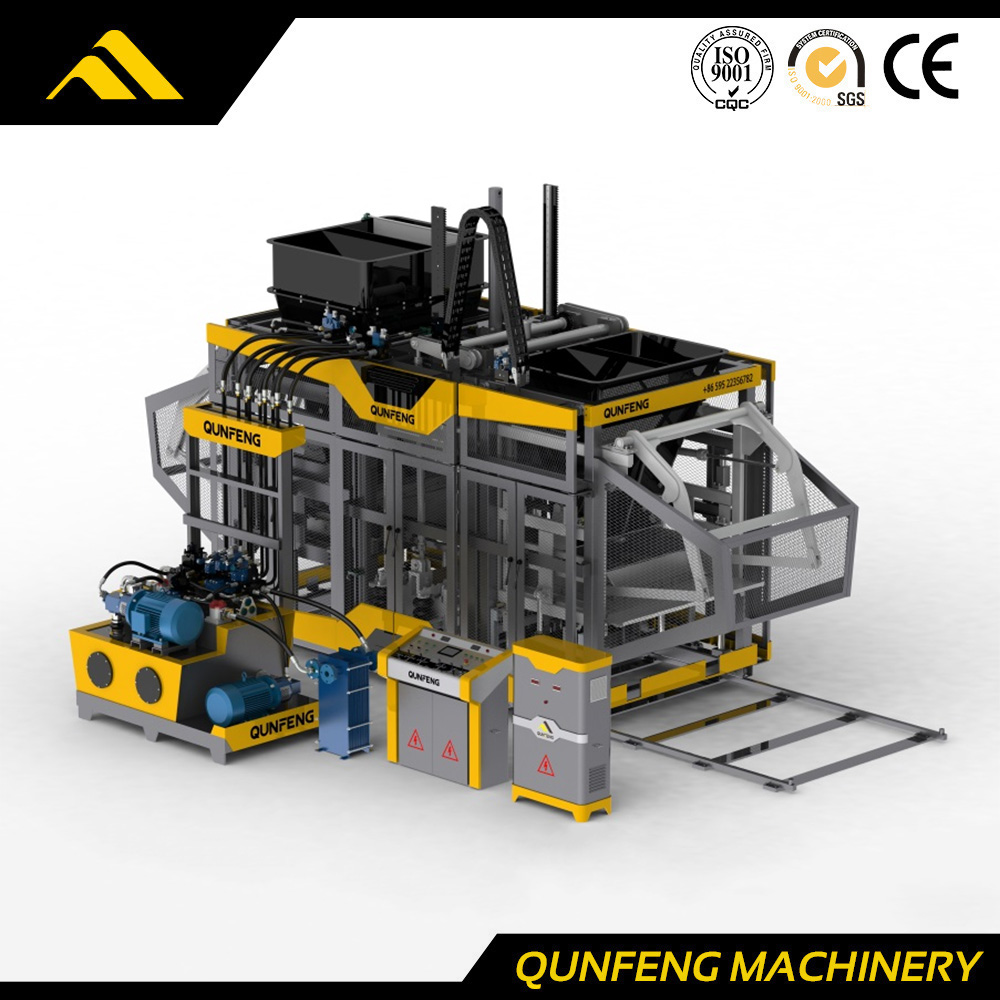

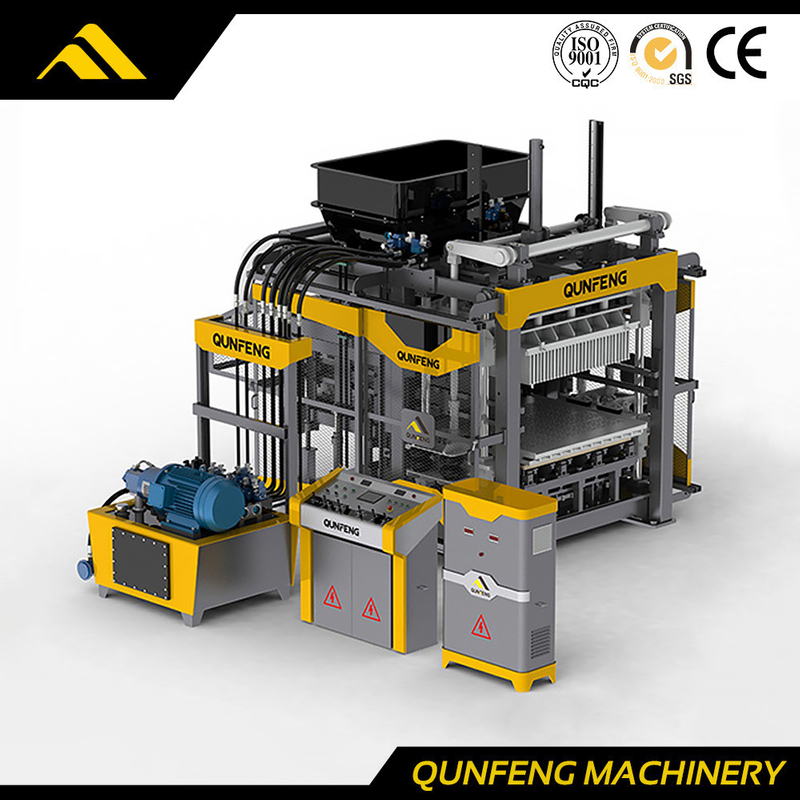

Le QS1800 est un appareil performant Machine à briques servo conçu pour une production à grande échelle. En utilisant avancé intégration électro-hydraulique, elle offre une productivité et une rentabilité supérieures par rapport aux machines à blocs traditionnelles.
Précision et cohérence : Le système de vibration spécialisé assure une densité uniforme pour les briques pleines et creuses.
Efficacité énergétique : Conçu pour de faibles coûts d'exploitation, consommant moins d'énergie tout en maintenant une sortie à haute vitesse.
Application polyvalente : Optimisé pour une production durable utilisant 100 % de déchets et de résidus de construction. S'adapte facilement à divers besoins, notamment les pavés de plantation d'herbe, les bordures de trottoir et les blocs de verrouillage.
Idéal pour les grandes entreprises recherchant durabilité et faible entretien.
| Quantité: | |
|---|---|
QS1800
QUNFENG
Description du produit
Technologie : servo 2 axes + pompes doubles haute puissance
Combine l'intégration électro-hydraulique avec des vibrations servo à grande vitesse. Cette synergie offre des temps de réponse rapides et des mouvements flexibles, ce qui se traduit par une augmentation de 20 % du rendement par rapport aux machines standard. Alors que les systèmes hydrauliques traditionnels (faisant référence aux modèles standard) atteignent leurs limites, le système servo Gen-3 du QS1800 redéfinit le plafond de productivité.
Technologie : automate Siemens + capteurs allemands Turck
Fonctionnant sur des cœurs de traitement haute vitesse Siemens, permet une synchronisation au niveau matériel en quelques microsecondes. Le programme automatisé de ratio de matériaux permet d'économiser 15 % sur les coûts de main-d'œuvre et d'éliminer les erreurs humaines. Comprend un diagnostic cloud à distance pour résoudre les problèmes instantanément depuis n'importe où. 90 % de la maintenance peut être diagnostiquée à distance via notre système cloud.
T ech : coussinets en caoutchouc Michelin importés + serrage de l'airbag
Utilise des coussinets en caoutchouc brut Michelin importés et des vibrations de type suspension pour réduire la pollution sonore de 10 % . Le système de serrage de l'airbag accélère les changements de moule tout en minimisant les dommages causés au moule.
Tech h : Râteau rotatif 360° + Système de couleurs anti-mélange
Le râteau rotatif à 360° avec dispositif de grattage assure une densité uniforme. Le système spécialisé d’alimentation en pigments anti-mélange garantit une séparation distincte des couleurs, améliorant considérablement la qualité de surface des pavés haut de gamme.
Technologie : cylindres à double culasse
La conception à double cylindre assure une répartition parfaitement verticale de la pression, améliorant ainsi efficacement la résistance structurelle et la cohérence de chaque bloc produit.
Technologie : autodiagnostic + changement de moule auxiliaire
Le système complet d'alarme de panne réduit le temps de dépannage de 30 % . Associé au système auxiliaire de changement de moule automatique, le QS1800 optimise la disponibilité de la production.
Tests en environnement extrême : testé pendant plus de 2 500 heures de fonctionnement continu dans des environnements désertiques à 55 °C sans aucune défaillance de composant principal.
Système d'asservissement efficace |
Système hydraulique stable |
Airbag de déversement |
La conception de la tête de presse avec deux cylindres d'huile |
Appareil de nettoyage pneumatique |
Type de ping-pong pour le matériel d'alimentation |
Bras d'alimentation en forme d'arc |
Modulariser les vibrations excentriques |
Système de contrôle automatique |
Comparaison des paramètres de base et des avantages concurrentiels par rapport aux normes de l'industrie.
| Données techniques | Spécification du QS1800 | Avantage concurrentiel (par rapport aux normes de l'industrie) |
|---|---|---|
| Pression nominale | 21 MPa | Moulage à haute pression : assure une densité et une résistance à la charge supérieures, répondant aux normes municipales strictes pour les pavés robustes. |
| Fréquence des vibrations | 0 - 75 Hz | Servo haute vitesse : plage de fréquence plus large que les moteurs standard 50 Hz, permettant un compactage plus rapide et une meilleure homogénéité. |
| Mode vibration | Vibration de la table (servo) | Performances stables : la synchronisation servo à 2 axes réduit la fatigue mécanique et garantit une hauteur de produit constante sur toute la palette. |
| Hauteur de bloc appropriée | 45-500 millimètres | Polyvalence : Parfaitement optimisé pour la gamme de produits la plus courante : pavés (60-80 mm), blocs creux (190 mm) et briques autobloquantes. |
| Puissance totale | 137,5 kW | Distribution d'énergie intelligente : maximise l'efficacité énergétique de sortie tout en maintenant des performances de couple élevées, réduisant ainsi le coût par brique. |
| Cycle de moulage | 14-22 secondes | Productivité supérieure : 15 à 20 % plus rapide que les systèmes hydrauliques traditionnels, idéal pour les entreprises de production à grande échelle. |
| Système intelligent | Automate Siemens + Cloud | Faible taux de défaillance : architecture modulaire dotée de diagnostics à distance basés sur le cloud pour une disponibilité 24h/24 et 7j/7 et une gestion intelligente des recettes. |
| Système d'amortissement | Patins en caoutchouc Michelin | Longue durée de vie : l'absorption avancée des chocs réduit considérablement l'usure de la machine et des moules, prolongeant ainsi la durée de vie de l'équipement. |
| Légende | Taille du produit (mm) | Pièces/Palette | Pièces/heure | ||
 | 240*115*53 | 85 | 20600-26000 | ||
 | 200*100*60 | 60 | 9700-10600 | ||
 | 225*112.5*60 | 45 | 7200-8000 | ||
 | 390*140*190 | 18 | 3600-4300 | ||
| 400*200*200 | 15 | 3000-3600 | ||
Remarque : La durée du cycle de moulage et la capacité horaire seront modifiées en fonction de la proportion et de la qualité de la matière première.
Ligne de production
Ligne de production de fabrication de blocs simples (ligne unique)
Usine de fabrication de blocs entièrement automatique avec empileur
Ligne de production de fabrication de blocs entièrement automatique
Ligne de production de blocs entièrement automatique avec support de durcissement
Application
Série de matériaux pour murs de construction
Brique de parterre de fleurs |
Brique fendue |
Brique fendue |
Brique fendue |
Brique fendue |
Brique pleine |
Carreaux muraux |
Carreaux muraux |
Brique perméable
|
|
|
|
|  Brique Antique |
|
Chaussée de chaîne |
|
|
|
|
|
|
|
Brique fendue, brique de chaussée |
|
|
|  Pavé |
|
|
|
|
Série de pierres de coin de route
|
|
|
|
|
|
|
Série de briques de protection contre les pentes
|
|
|
|
|
|
|
|
|
|
Cas client
 Russie : fonctionnement fiable dans des hivers glacials à -30°C. |  Arabie Saoudite : production maximale dans une chaleur désertique de 50°C |
Égypte : performances durables dans les environnements désertiques secs et poussiéreux. |
Vietnam : production non-stop 24h/24 et 7j/7 dans une humidité élevée. |
 Inde : Transformation efficace des cendres volantes en briques de qualité. |
Chine : installation d'une méga-usine pour l'approvisionnement municipal en pavés. |
