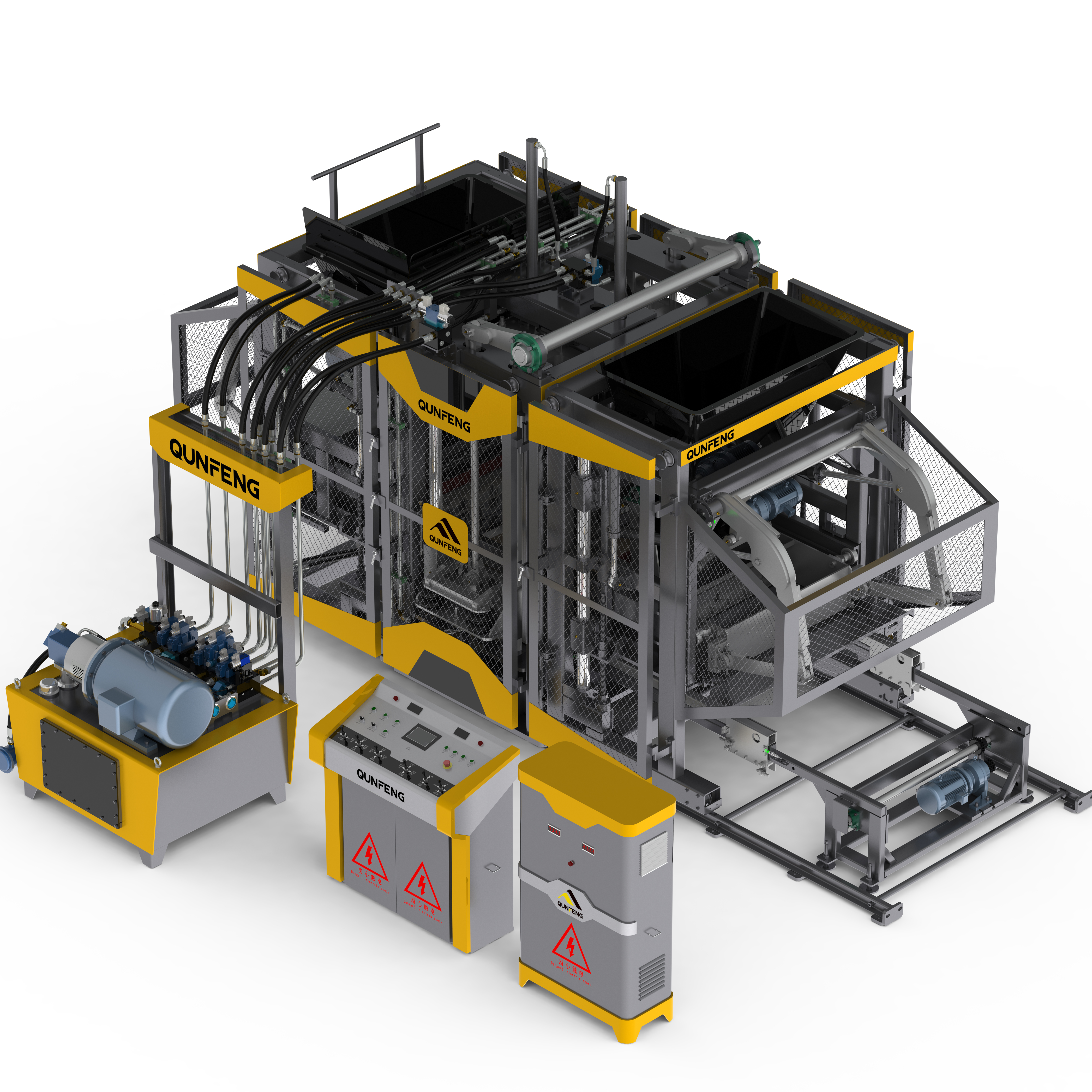

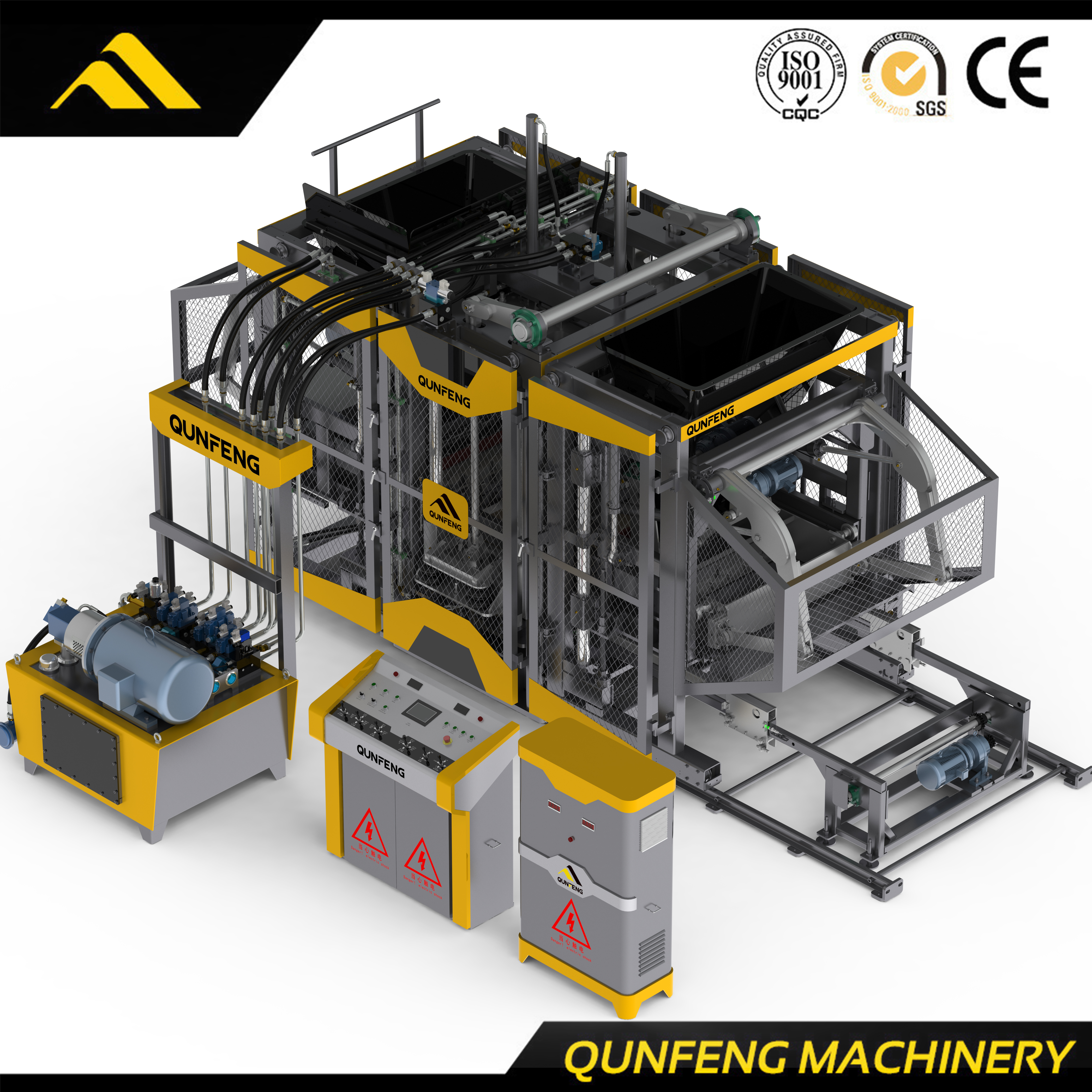

La Qunfeng QS1300 est une machine à blocs automatique haute performance conçue pour la production commerciale à grande échelle. Alimenté par une technologie d'asservissement électrohydraulique avancée, il atteint un cycle de moulage ultra-rapide de 10 secondes, offrant un rendement et une densité nettement supérieurs à ceux des machines standard. C'est le choix ultime pour les usines de pavés et de blocs de grande capacité.
Technologie de base :Vibrations des servos (Économie d'énergie et réduction du bruit)
Vitesse de production :10 secondes / Cycle (vitesse supersonique)
Grande taille de palette :1100x950mm (Sortie massive par lot)
Idéal pour :Usines de pavés et de blocs creux à grande échelle.
| Quantité: | |
|---|---|
QS1300
QUNFENG
Description du produit
Technologie : système PLC entièrement automatisé
Alimenté par un système PLC Siemens entièrement automatisé, le QS1300 réduit considérablement la dépendance manuelle, réalisant une économie de 15 % sur les coûts de main-d'œuvre par rapport aux machines semi-automatiques standard.
Technologie : réponse dynamique rapide
La technologie d'intégration avancée garantit une réponse dynamique rapide et des mouvements précis. Cette synchronisation permet une augmentation de 20 % de la production par équipe.
Technologie : Conception d'isolation contre les vibrations
La conception unique de la suspension isole efficacement les vibrations du cadre. Cela prolonge la durée de vie de la machine et garantit une réduction de 10 % de la pollution sonore , créant ainsi un environnement de travail plus sûr.
Technologie : système d'alarme en temps réel
Equipé d'un système d'alarme automatique de panne en temps réel. Il identifie instantanément les problèmes et guide les opérateurs vers la solution, permettant ainsi un gain de temps de 30 % lors du dépannage..
Technologie : Logique de puissance intelligente
La logique de démarrage intelligente gère efficacement la courbe de puissance. Cela protège le moteur et conduit à une amélioration de 20 % de l'efficacité globale du travail..
Technologie : stockage des ratios PLC
Les programmes de ratio de matériaux sont stockés directement dans le contrôleur PLC. Cela élimine les erreurs humaines et garantit une qualité de bloc constante dans chaque lot (« Zéro interférence manuelle »).
Technologie : Connectivité cloud intelligente
La connectivité Intelligent Cloud de Qunfeng permet à nos techniciens experts de diagnostiquer et de résoudre les problèmes logiciels à distance pour n'importe quel emplacement, maximisant ainsi la disponibilité.
Technologie : configuration personnalisée
Nous proposons des configurations de conception sur mesure pour répondre à vos besoins de production spécifiques (des lignes simples aux usines entièrement automatisées), maximisant ainsi l'efficacité et le retour sur investissement..
Tech : Optimisation de l'espace + Changement rapide
Conçu pour réduire l'empreinte de l'usine de 15 % par rapport aux lignes standard. Dispose d'un système de changement de moule rapide qui permet de changer de type de production en moins de 20 minutes , maximisant ainsi l'agilité opérationnelle.
Technologie : Moules traités thermiquement + Piliers durcis
Équipé de plaques de moule traitées thermiquement et de piliers de guidage durcis. Rigoureusement testé pendant 5 millions de cycles sans perte de précision , garantissant une intégrité structurelle à long terme et un entretien minimal.
Optimisé pour les solutions Sponge City (normes IKN) : Le QS1300 est la référence de l'industrie pour les pavés perméables à haute porosité, garantissant aucun compromis structurel tout en répondant aux normes internationales de drainage de l'eau 2026.
9 composants majeurs pour la machine à servoblocs | ||
|
|
|
|
|
|
|
|
|
Comparaison des paramètres de base et des avantages concurrentiels par rapport aux normes de l'industrie.
| Données techniques | Spécification QS1300 | Avantage concurrentiel (par rapport à la norme industrielle) |
|---|---|---|
| Taille de la palette | 1400x1200mm | Surface massive : une zone de moulage extrêmement grande permet une production maximale de briques par cycle (par exemple, 54 briques standard). |
| Temps de cycle | 10-18 secondes | Vitesse supersonique : le système servomoteur assure la vitesse de moulage la plus rapide de sa catégorie, idéale pour la production commerciale. |
| Fréquence des vibrations | 0 -75 Hz (servo) | Haute densité : les vibrations haute fréquence réglables garantissent un compactage et une résistance supérieurs pour les pavés et les blocs. |
| Puissance totale | 60,6 kW | Puissance optimisée : fournit une pression hydraulique robuste (21 MPa) tout en maintenant l'efficacité énergétique via une servocommande. |
| Hauteur de bloc appropriée | 35-300 millimètres | Grande polyvalence : capable de produire de tout, des placages décoratifs minces (35 mm) aux grands blocs creux (300 mm). |
| Pression nominale | 21 MPa | Force hydraulique : la haute pression assure un formage rapide et un compactage serré du matériau. |
| Dimension (L×L×H) | 3400×2350×3500 millimètres |
| Données techniques | Spécification QS1300 | Avantage compétitif (par rapport à la norme industrielle) |
|---|---|---|
| Taille de la palette | 1400x1200mm | Surface massive : une zone de moulage extrêmement grande permet une production maximale de briques par cycle (par exemple, 54 briques standard). |
| Temps de cycle | 10-18 secondes | Vitesse supersonique : le système servomoteur assure la vitesse de moulage la plus rapide de sa catégorie, idéale pour la production commerciale. |
| Fréquence des vibrations | 0 -75 Hz (servo) | Haute densité : les vibrations haute fréquence réglables garantissent un compactage et une résistance supérieurs pour les pavés et les blocs. |
| Puissance totale | 60,6 kW | Puissance optimisée : fournit une pression hydraulique robuste (21 MPa) tout en maintenant l'efficacité énergétique via une servocommande. |
| Hauteur de bloc appropriée | 35-300 millimètres | Grande polyvalence : capable de produire de tout, des placages décoratifs minces (35 mm) aux grands blocs creux (300 mm). |
| Pression nominale | 21 MPa | Force hydraulique : la haute pression assure un formage rapide et un compactage serré du matériau. |
| Dimension (L×L×H) | 3400×2350×3500 millimètres | Conception industrielle : Structure robuste conçue pour un fonctionnement continu 24h/24 et 7j/7 dans les usines à grande échelle. |
Remarque : La capacité de production dépend de la taille spécifique des briques et du mélange de matières premières.
| Légende | Taille du produit (mm) | Pièces/Palette | Pièces/heure | ||
 | 240*115*53 | 56 | 14000-17000 | ||
 | 200*100*60 | 36 | 5900-6500 | ||
 | 225*112.5*60 | 28 | 4600-5000 | ||
 | 390*140*190 | 12 | 24h00-28h00 | ||
| 400*200*200 | 10 | 2000-2400 | ||
Remarque : La durée du cycle de moulage et la capacité horaire seront modifiées en fonction de la proportion et de la qualité de la matière première.
Ligne de production
Ligne de production de fabrication de blocs simples (ligne unique)
Usine de fabrication de blocs entièrement automatique avec empileur
Ligne de production de fabrication de blocs entièrement automatique
Ligne de production de blocs entièrement automatique avec support de durcissement
Application
Série de matériaux pour murs de construction
Brique de parterre de fleurs |
Brique fendue |
Brique fendue |
Brique fendue |
Brique fendue |
Brique pleine |
Carreaux muraux |
Carreaux muraux |
Brique perméable
|
|
|
|
|  Brique Antique |
|
Chaussée de chaîne |
|
|
|
|
|
|
|
Brique fendue, brique de chaussée |
|
|
|  Pavé |
|
|
|
|
Série de pierres de coin de route
|
|
|
|
|
|
|
Série de briques de protection contre les pentes
|
|
|
|
|
|
|
|
|
|
Cas client
Série de matériaux pour murs de construction
 Russie |  Arabie Saoudite |
Egypte |
Arabie Saoudite |
Viêt Nam |
Viêt Nam |
Viêt Nam |
Viêt Nam |
 Inde |
Inde |
Chine |  Chine |
Chine |
Chine |
 Chine |
Chine |
Chine |
Chine |
 Chine |
Chine |
Système d'asservissement efficace
Système hydraulique stable
Airbag de déversement
La conception de la tête de presse avec deux cylindres d'huile
Appareil de nettoyage pneumatique
Type ping-pong pour l'alimentation du matériel
Bras d'alimentation en forme d'arc
Modulariser les vibrations excentriques
Système de contrôle automatique
en brique perméable
de la série Pavé Stone
Brique Antique
Brique Antique
Brique Antique
Chaussée de chaîne
Brique de chaussée
Brique Antique
Brique Antique
Brique de chaussée
Brique de chaussée
Brique de chaussée
Brique de chaussée
Brique d'herbe
Brique d'herbe
Pavé
Pavé
Pavé
Pavé
Pavé
Pierre de coin de route
Pierre de bord de route
Pierre de bord de route
Pierre de bord de route
Pierre de bord de route
Pierre de bord de route
Pierre de bord de route
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
Brique de protection contre les pentes
